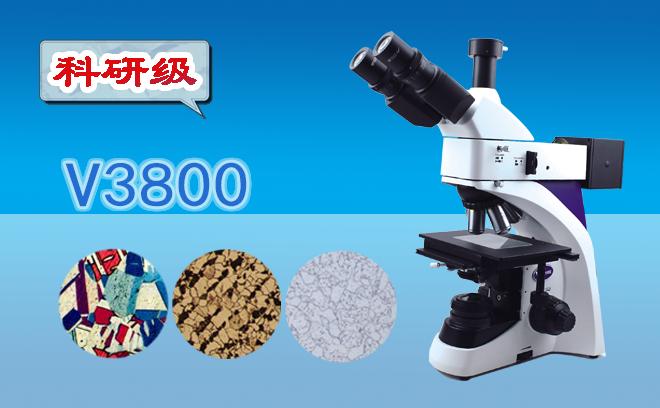

作為材料微觀結構分析的關鍵工具，金相顯微鏡通過光學成像與多模式觀察技術，為工業制造與科研創新提供了不可替代的檢測手段。其核心價值在于將材料內部的晶粒形態、相組成及缺陷分布清晰呈現，為性能優化與工藝改進提供量化依據。以下聚焦兩大核心應用領域，解析其如何推動關鍵行業的技術突破。

一、金屬材料研發與質量控制：從微觀結構到宏觀性能的J準調控

金屬材料的性能表現與其微觀組織結構密切相關，金相顯微鏡通過多維度分析技術，成為材料研發與生產質量控制的核心設備。

1. 晶粒形態與相組成分析

在金屬材料研發階段，顯微鏡的明場、暗場及偏光觀察模式可清晰呈現晶粒尺寸、形狀及取向分布。例如，在鋁合金研發中，通過分析晶粒細化程度與D二相顆粒（如θ相）的彌散分布，可優化固溶處理工藝參數，使材料抗拉強度提升10%-15%。對于鋼鐵材料，顯微鏡可識別鐵素體、珠光體、貝氏體等不同相組成，結合圖像分析軟件自動計算各相比例，為熱處理工藝設計提供量化依據。某研究團隊通過顯微鏡發現，45鋼經淬火+低溫回火后，馬氏體板條寬度與殘余奧氏體含量存在強相關性，據此調整回火溫度，使材料韌性提升20%。

2. 缺陷檢測與失效分析

在工業生產中，金相顯微鏡是檢測材料缺陷的“火眼金睛”。其可識別鑄造缺陷（如縮松、氣孔）、焊接缺陷（如裂紋、未熔合）及加工缺陷（如劃痕、折疊）。某汽車零部件企業通過顯微鏡檢測發現，連桿鍛件中的帶狀組織導致疲勞強度下降，通過調整鍛造比與冷卻速度，成功消除帶狀組織，使產品壽命延長3倍。在失效分析場景中，顯微鏡結合斷口形貌觀察，可定位裂紋萌生位置與擴展路徑。例如，某航空發動機葉片斷裂案例中，顯微鏡發現裂紋起源于表面氧化皮下的晶界腐蝕坑，結合能譜分析確認腐蝕介質為海鹽成分，Z終推動防腐蝕涂層工藝改進。

3. 工藝優化與標準制定

金相顯微鏡為工藝參數優化提供直接證據。在銅合金線材拉制工藝中，顯微鏡觀察發現，退火溫度低于450℃時，再結晶晶粒尺寸不均勻導致導電性波動；溫度高于550℃時，晶粒過度粗化降低機械強度。據此制定的分段退火工藝，使線材導電率穩定在98%IACS以上，同時抗拉強度滿足行業標準。此外，顯微鏡檢測結果還是制定材料標準的重要依據。例如，GB/T 6394-2017《金屬平均晶粒度測定方法》明確要求使用金相顯微鏡進行晶粒度評級，確保不同批次材料性能的一致性。

二、半導體與微電子器件制造：納米級精度下的質量守護者

隨著集成電路特征尺寸向5納米以下演進，金相顯微鏡在半導體制造中的作用愈發關鍵，其高分辨率成像與多模式檢測能力成為保障器件可靠性的核心環節。

1. 晶圓表面缺陷檢測

晶圓制造過程中，表面顆粒污染、劃痕及鍵合界面缺陷會直接導致芯片良率下降。金相顯微鏡通過高倍物鏡（Z高可達2000×）結合微分干涉（DIC）技術，可清晰呈現0.1μm級的缺陷。某芯片封裝企業通過顯微鏡檢測發現，焊點中的空洞率超過3%會導致接觸電阻顯著增加，據此優化回流焊溫度曲線后，產品良率提升25%。在先進封裝領域，顯微鏡支持三維堆疊結構的層間對準分析，通過多視場拼接技術完整重建TSV（硅通孔）的側壁形貌，確保垂直互連精度滿足3μm設計要求。

2. 材料結構與應力分析

半導體材料的多層結構與各向異性特性要求顯微鏡具備偏光觀察能力。例如，在硅基太陽能電池制造中，顯微鏡的偏光模式可鑒別硅片切割損傷層與多晶硅晶界缺陷，通過測量晶界腐蝕坑深度量化評估制絨工藝效果。某企業通過優化金剛線切割參數，將損傷層厚度從10μm降至4μm，使電池轉換效率提升0.2個百分點。此外，顯微鏡結合拉曼光譜技術，可分析晶圓內部的殘余應力分布。某研究團隊發現，離子注入工藝導致的晶格損傷會使硅片彎曲度增加50%，通過調整注入能量與劑量，成功將應力控制在設計范圍內。

3. 失效分析與可靠性驗證

在半導體器件失效分析中，金相顯微鏡是定位故障根源的關鍵工具。某存儲芯片良率異常案例中，顯微鏡觀察發現金屬互連層的電遷移現象導致線寬變窄，結合能譜分析確認銅原子向硅基底擴散，據此優化阻擋層材料后，器件壽命延長10倍。在可靠性驗證環節，顯微鏡支持高溫高濕（85℃/85%RH）環境下的動態觀測，記錄封裝材料吸濕膨脹導致的界面分層過程，為加速壽命試驗提供數據支撐。

技術演進與行業影響

當前金相顯微鏡正向智能化、多功能化方向發展。集成AI圖像識別算法的設備可自動標注缺陷類型并生成統計報告，檢測效率較傳統人工分析提升5倍以上。模塊化設計支持高溫、偏光、熒光等擴展功能，一臺設備即可滿足多元化檢測需求。

從金屬冶煉到半導體制造，金相顯微鏡始終站在材料科學探索的前沿。其不僅推動著工業生產向更高精度邁進，更持續拓展著人類認知微觀世界的邊界，成為連接基礎研究與產業應用的核心橋梁。
